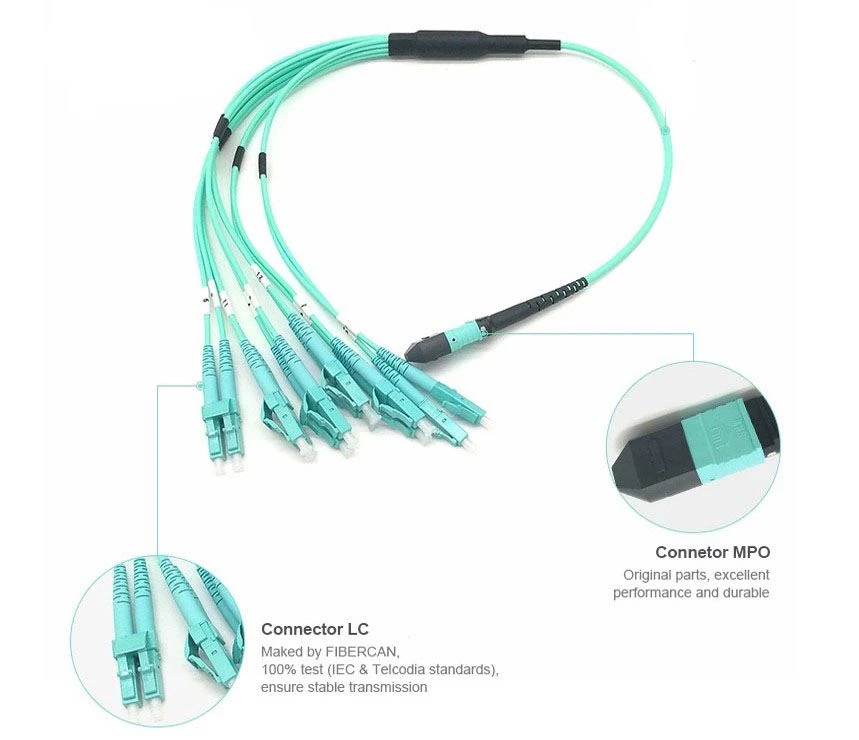

برانچ جمپر ٹرنک آپٹیکل کیبل کے ٹرمینل 12 کور کنیکٹر کو سنگل کور یا ڈبل کور کنیکٹر میں تقسیم کرنے کے لئے استعمال کیا جاتا ہے۔ ایم پی او / ایم ٹی پی کنیکٹر ریڑھ کی ہڈی آپٹیکل کیبل کے ساتھ جڑا ہوا ہے ، اور دوسرے سرے پر سنگل کور یا ڈبل کور کنیکٹر مختلف برانچ رابط فراہم کرسکتا ہے ، جو سامان کو مربوط کرنا آسان ہے۔
کنیکٹر 1 کو ایم ٹی پی مطابقت پذیر MPO ملٹی فائبر اسٹائل رابطے کے رابطے سے ختم کیا جاتا ہے۔ کنیکٹر 2 کو 8 ، سیرامک فیروول ، ایل سی اسٹائل فائبر آپٹک کیبل کنیکٹر کے ساتھ ختم کیا گیا ہے۔ ایل سی سمپلیکس رابطوں میں ایک چھوٹی سی شکل عنصر ہاؤسنگ میں زیادہ سے زیادہ فائبر کور سیدھ اور قابل اعتماد رابطہ کے ل 1. 1.25 ملی میٹر سیرامک فروئل ہے جو جی جی # 39 s کی کمپیکٹ اور اعلی کثافت کیبل کے ماحول میں انتظام کرنا آسان ہے۔ 8 انفرادی LC سمپلیکس کنیکٹرز ہونا 4 ڈوپلیکس فائبر کنیکٹرز کے برابر ہے۔ QSFP MPO / MTP ملٹی فائبر کنیکٹر میں 8 x 50/125 فائبر کور ہوتے ہیں جو 8 فائبر ڈسٹری بیوشن اسمبلی کے دوسرے سرے پر 8 انفرادی سمپلیکس فائبر پیچ پیچوں کو توڑ دیتے ہیں۔ ہر ایکوا رنگین ، 18 انچ ، سمپلیکس بریکآؤٹ کارڈ میں 2.0 ملی میٹر بیرونی قطر کی جیکٹ ہوتی ہے۔
خصوصیات
کھینچنے والی آنکھیں تنصیب کے دوران فائبر ختم ہونے کی حفاظت کے لئے ایک اختیار کے طور پر فراہم کی جاتی ہیں
کم اندراج نقصان ، زیادہ واپسی کا نقصان
اچھی مطابقت
مکینیکل جہت کی اعلی صحت سے متعلق
اعلی وشوسنییتا اور استحکام
پی سی ، اے پی سی ، یوپیسی اختیاری ، کیبل کی لمبائی اختیاری
پروڈکٹ نردجیکرن
رابط A | ایم پی او خواتین (بے چارہ) | رابط بی | ایل سی یو پی سی ڈوپلیکس |
فائبر وضع | او ایم 4 (او ایم 3) 50 / 125μm | لہر کی لمبائی | 850 / 1300nm |
MPO رابط IL | 0.35dB میکس (0.15dB قسم۔) | LC رابط IL | ≤0.2dB |
MPO رابط RL | d20dB | LC رابط RL | d20dB |
850nm پر توجہ | .32.3dB / کلومیٹر | توجہ 1300nm پر | .60.6dB / کلومیٹر |
جیکٹ OD | 3.0 ملی میٹر | فین آؤٹ قطر | 2.0 ملی میٹر |
تنصیب ٹینسائل بوجھ | 100 N | طویل مدتی تناؤ کا بوجھ | 50 N |
کیبل جیکٹ | ایل ایس زیڈ | فائبر کاؤنٹ | 12 فائبر |
آپریٹنگ درجہ حرارت | -10. C سے +70 ° C | ذخیرہ اندوزی کا درجہ حرارت | -40. C سے +85. C |
اعلی کثافت فائبر نیٹ ورکس کے ل MP ایم پی او بریکآؤٹ کیبل کو اپنی پسند کا انتخاب کریں
ایلیٹ MPO کنیکٹر مستحکم سگنل ٹرانسمیشن کو یقینی بناتا ہے
اعلی کثافت والے ڈیٹا سینٹرز میں نیٹ ورک کیبلنگ کو اسٹریم لائن کریں
صلاحیت میں اضافہ اور کیبل کے انتظام میں آسانی کی اجازت دیں
مختلف معیارات کے مطابق ، MPO-LC آپٹیکل فائبر جمپر کو کئی اقسام میں تقسیم کیا گیا ہے۔ فائبر کور کی تعداد کے مطابق ، MPO-LC فائبر جمپر کو MPO-LC سنگل موڈ فائبر جمپر اور MPO-LC ملٹی موڈ فائبر جمپر میں تقسیم کیا گیا ہے۔ دونوں سروں پر رابط کنندگان کے مطابق ، یہاں بنیادی طور پر MPO-LC آپٹیکل فائبر جمپر کی دو تشکیلات ہیں۔ ایک MPO-LC اور MPO-LC کے مابین تعلق ہے ، جسے عام طور پر MPO-LC بیکبون فائبر پیچ کی ہڈی کہا جاتا ہے۔ دوسرا یہ ہے کہ MPO ایک معیاری LC / FC / SC / ST کنیکٹر (عام طور پر MPO-LC) سے جڑا ہوتا ہے ، جسے عام طور پر MPO-LC برانچ فائبر پیچ کارڈ یا MPO-LC فین آؤٹ فائبر پیچ کارڈ کہا جاتا ہے۔ MPO-LC کنیکٹر کا کومپیکٹ ڈیزائن MPO-LC جمپروں کی تعداد کو کم سے کم کرتا ہے۔ سب سے زیادہ عام استعمال شدہ 12 کور اور 24 کور ہیں۔ یہ ایس سی کنیکٹر کی طرح ہی سائز کا ہے اور سرکٹ کارڈوں اور ریکوں میں جگہ بچانے میں 12 فائبر یا 24 فائبر تک فراہم کرسکتا ہے۔
MPO-LC فائبر پیچ پیچ ہڈیوں کو مختلف قسم کے استعمال میں استعمال کیا جاسکتا ہے۔ مثال کے طور پر: بیک بون نیٹ ورک ، آپٹیکل فائبر کی تقسیم ، اعلی کثافت والے ڈیٹا سینٹر ماحول ، گودام ، ربن کیبل ٹرمینل ، روزہ کی بحالی کی ترتیب اور پلے بیک سسٹم حل ، اور سرورز کے مابین متوازی آپٹیکل تعامل۔
عمومی سوالات
سوال: آپ کا کم سے کم آرڈر کیا ہے؟
A: صارفین کو&حاصل کرنے کے لئے # 39؛ اطمینان ، ہم نمونہ آرڈر ، یہاں تک کہ ایک ٹکڑا بھی قبول کرتے ہیں۔
س: بلکس کے ل your آپ کا لیڈ ٹائم کیا ہے؟
A: اب تک ، 1000 پی سیز کے اندر اندر بلکس آرڈر کے لئے ، ہماری ترسیل کا وقت تقریبا ایک ہفتہ ہے۔
س: آپ کی ادائیگی کا طریقہ کیا ہے؟
A: T / T ، وغیرہ۔ ہم مزید بحث کر سکتے ہیں۔
س: کیا تانبے سے زیادہ فائبر انسٹال کرنا زیادہ مشکل ہے؟
A: نہیں ، تانبے کے مقابلے میں فائبر انسٹال کرنا اتنا ہی آسان اور کبھی کبھی آسان ہے۔ مزید برآں ، آپٹیکل فائبر کیبلز موازنہ تانبے کیبل ڈیزائن سے کہیں زیادہ مضبوط ، ہلکے اور چھوٹے ہیں اور خاص طور پر دیگر بجلی کی کیبلز والے علاقوں میں روٹینگ کی کچھ پابندیاں ہیں۔
ڈاؤن لوڈ، اتارنا ٹیگ: 12 فائبر MPO LC MMF کیبل ، چین ، مینوفیکچررز ، سپلائرز ، فیکٹری ، اپنی مرضی کے مطابق ، خرید ، قیمت ، بلک ، ہم آہنگ برانڈ
