عمومی وضاحت
ٹرانسمیٹ سائیڈ میں ، سیریل ڈیٹا اسٹریمز کی چار لینیں بازیافت کی جاتی ہیں ، ریٹیم ہوجاتی ہیں اور چار لیزر ڈرائیوروں کو منتقل کردی جاتی ہیں۔ لیزر ڈرائیور 4- تقسیم شدہ تاثرات لیزر (DFB) کو کنٹرول کرتے ہیں جس کی مرکز طول موج 1296 اینیم ، 1300nm ، 1305nm اور 1309 ینیم ہے۔ آپٹیکل سگنلز ایک صنعت کے معیاری LC کنیکٹر کے ذریعہ ایک سے زیادہ ریشہ پر ملٹی پلیکس ہیں۔ موصولہ پہلو میں ، آپٹیکل ڈیٹا اسٹریمز کی چار لینوں کو مربوط آپٹیکل ڈی ملٹی پلیکسر کے ذریعہ آپٹیکل ڈی-ملٹی پلیکسڈ کیا جاتا ہے۔ ہر ڈیٹا اسٹریم کو پن فوٹو ڈیٹیکٹر اور ٹرانس امپیڈینس یمپلیفائر کے ذریعے بازیافت کیا جاتا ہے ، اس ماڈیول میں ہاٹ پلگ ایبل الیکٹریکل انٹرفیس ، کم بجلی کی کھپت اور ایم ڈی آئی او مینجمنٹ انٹرفیس کی خصوصیات ہے۔
پروڈکٹ کو فارم عنصر ، آپٹیکل / الیکٹریکل کنکشن اور ڈیجیٹل تشخیصی انٹرفیس کیو ایس ایف پی 28 ملٹی سورس معاہدے (ایم ایس اے) کے مطابق اور آئی ای ای 802.3bm کے مطابق ڈیزائن کیا گیا ہے۔
فارم کی قسم | QSFP28-100G-LR4 | برانڈ | ایچ ٹی فیوچر |
انکپسولیشن | QSFP28 | ڈیٹا کی شرح | 111.81 جی بی / ایس |
ڈی ڈی ایم سپورٹ | جی ہاں | پہنچیں | 10 کلومیٹر |
انٹرفیس | ڈوپلیکس ایل سی | ایل ڈی | ڈبلیو ڈی ایم ای ایم ایل |
درجہ حرارت | 0 سے 70 ° C (32 سے 158 ° F) | کوالٹی گارنٹی | 3 سال |
100 میٹر لیزر آپٹمائزڈ ملٹی موڈ فائبر (OM3) مقصد متوازی ربن کیبل سے 850 ینیم طول موج 10GBASE-SR جیسے آپٹکس (40GBASE-SR4 اور 100GBASE-SR10) کے ساتھ پورا ہوا۔ تانبے کیبل کا مقصد SFF-8642 اور SFF-8436 رابطوں کا استعمال کرتے ہوئے 4 یا 10 امتیازی لین سے پورا کیا جاتا ہے۔ 10 اور 40 کلومیٹر 100 جی بی ٹی / ایس مقاصد جن کی چار طول موج (تقریبا 1310 این ایم) 25 جی بی ٹی / ایس آپٹکس (100GBASE-LR4 اور 100GBASE-ER4) اور 10 کلومیٹر 40Gbit / s مقصد چار طول موج (تقریبا 1310 اینیم) کے ساتھ 10 جی بی ٹی / s آپٹکس (40GBASE-LR4)
خصوصیات
100 100GBASE-LR4 کے ساتھ مطابقت پذیر
● سپورٹ لائن کی شرح 103.125 Gb / s سے 111.81 Gb / s تک
SM 10 کلومیٹر تک ایس ایم ایف سے زیادہ تک پہنچنے کے لئے انٹیگریٹڈ LAN WWM TOSA / ROSA
● CAUI (10x10G) برقی انٹرفیس اور 4 لین 25.78Gb / s آپٹیکل انٹرفیس
Digital ڈیجیٹل تشخیصی مانیٹرنگ انٹرفیس کی حمایت کریں
external بیرونی حوالہ گھڑی نہیں ہے
● RoHS-6 مطابق اور سیسہ سے پاک
L ایل سی کنیکٹر کے ساتھ کیو ایس ایف پی 28 ایم ایس اے کے مطابق
● سنگل + 3.3V بجلی کی فراہمی
power زیادہ سے زیادہ بجلی کی کھپت 3.5W
superior اعلی EMI کارکردگی کے لئے تمام دھاتی رہائش
operating کیس آپریٹنگ درجہ حرارت
تجارتی: 0 ~ + 70oC
درخواستیں
● ڈیٹا سینٹر
Area لوکل ایریا نیٹ ورک (LAN)
● ایتھرنیٹ سوئچ اور روٹر ایپلی کیشنز
فراہمی ، جہاز رانی اور خدمت کرنا
testing نمونے جانچ کے لئے دستیاب ہیں۔
inquiry 24 گھنٹے کے اندر اپنی انکوائری کا جواب دیں؛
24 آپ ہماری مدد آن لائن 24 * 7 پر حاصل کرسکتے ہیں۔
manufacture تیاری اور تیز ترسیل کے وقت کی بڑی صلاحیت ●
experienced تجربہ کار تکنیکی ٹیم کی مدد سے۔
● اپنی مرضی کے مطابق لیبل اور پیکیج ، ODM اور OEM سروس کی پیش کش؛
production 100 reliable پیداوار کے ل٪ نئے مواد اور 100 new قابل اعتماد معیار

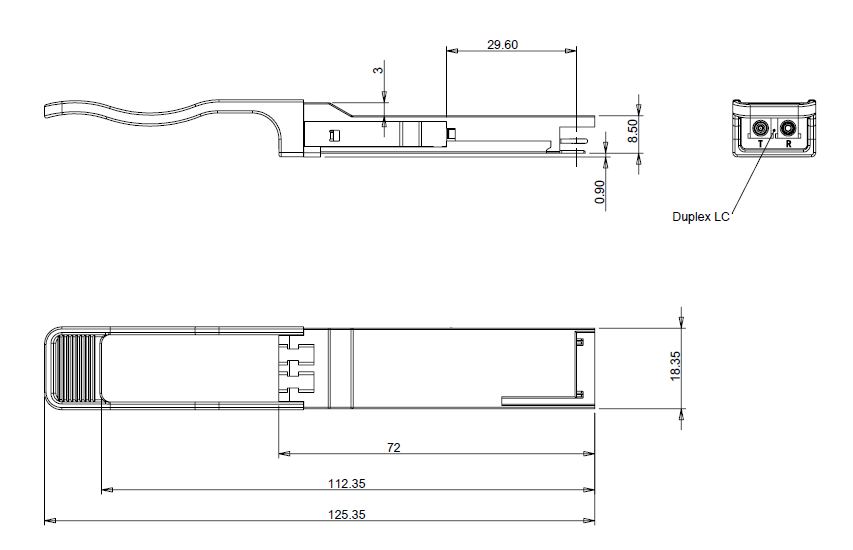

مکینیکل طول و عرض
عمومی سوالات
1. سوال: نمونے لینے کے لئے آپ کا لیڈ ٹائم کیا ہے؟
جواب: ادائیگی موصول ہونے کے بعد یہ تقریبا 1-3 1-3 کام کے دنوں میں ہے۔
2. سوال: آپ کی فراہمی کی مدت کیا ہے؟
جواب: سابقہ ورکس ، ایف او بی شینزین ، ڈسچارج پورٹ وہ ہے جو ہم ہمیشہ کرتے ہیں ۔/3۔ سوال: آپ کی ادائیگی کی مدت کیا ہے؟
جواب: T / T ، پے پال ، وغیرہ ہم مزید بحث کرسکتے ہیں۔
3. سوال: SFP کنیکٹر 100M + کے ساتھ فائبر رنز بنانے کا بہترین طریقہ کیا ہے؟
جواب: ایس ایف پی کے ذریعہ فائبر بنانا اور 100 میٹر سے زیادہ کا فاصلہ طے کرنا آسان ہے۔ سنگل موڈ SFP اور ملٹی موڈ SFP ٹرانسسیور دونوں ہی ضرورت کو پورا کرسکتے ہیں۔ یہ سب آپ کی اصل ضرورت پر منحصر ہے۔
Question. سوال: ایک موڈ ایس ایف پی اور ملٹی موڈ ایس ایف پی میں کیا فرق ہے؟
جواب: سنگل موڈ SFP یا ملٹی موڈ SFP - SFP ٹرانسیورز ، یعنی ، سنگل موڈ SFP سنگل موڈ اور ملٹی موڈ SFP ملٹی موڈل فائبر کے ساتھ کام کرتا ہے۔
5. سوال: 100G LR4 ٹرانسیورز کے ل What کس کیبل کی قسم کی ضرورت ہے؟
جواب: HTFuture 100GBASE-LR4 QSFP ٹرانسیور LC / UPC کنیکٹر کے ساتھ ڈوپلیکس سنگل موڈ فائبر پیچ کیبل استعمال کرتے ہیں۔
6. سوال: کیا یہ ہواوے کے ساتھ مطابقت رکھتا ہے؟
جواب: ہاں ، یہ ہوگا۔
