پس منظر
ہمارے صارفین فائبر آپٹک لنکس بنانا چاہتے ہیں جو دو اسٹیشنوں کے درمیان 22 کلو میٹر کے فاصلے پر 1 ٹیر بائٹ ڈیٹا ٹریفک سنبھال سکتے ہیں۔
چیلینج
دونوں اسٹیشنوں کے مابین ٹریفائٹ اعداد و شمار کو آپٹیکل فائبر لنک پر منتقل کیا جاتا ہے۔
ڈیٹا کی منتقلی کو متاثر کرنے سے لنک کی ناکامی کو روکنے کے لئے ایک لائن پروٹیکشن ڈیوائس انسٹال کیا جائے گا۔
حقیقی وقت میں لنک آپریشن کی حیثیت کی نگرانی اور ریکارڈ کا پتہ لگانے اور غلطیوں کا پتہ لگانے کے لئے مانیٹرنگ میکانزم کی ضرورت ہے۔
موجودہ لنک کی آپٹیکل نقصان کی کل قیمت 10dB ہے۔
حل

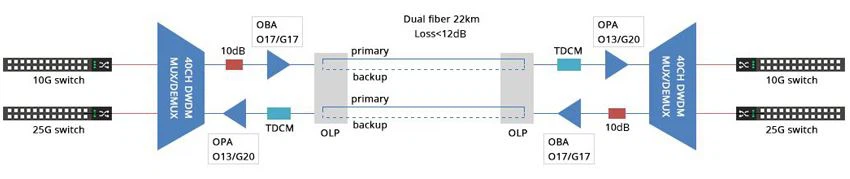

بالترتیب دو سائٹوں پر HTF 40CH DWDM MUX Dense WDM Multiplexer انسٹال کیا گیا ہے ، جو 40 تک چینلز کے دو طرفہ ڈیٹا منتقل کرنے کا احساس کرسکتے ہیں۔
25 جی لنک میں 10 جی لنک سے زیادہ گنجائش ہے۔ 40CH DWDM MUX کے ساتھ مل کر استعمال کیا جاتا ہے ، یہ بیک وقت 1000G تک ڈیٹا اسٹریمز کو منتقل کرسکتا ہے۔
اس لنک میں دو آپٹیکل لنک پروٹیکشن ڈیوائسز (او ایل پی) مرتب کی گئیں ہیں جس میں ایک اہم راستہ مہیا کرنے کے ل major اہم پیکٹ خراب ہونے یا مرکزی لنک کی ناکامی کی صورت میں مل سکتا ہے۔ نیٹ ورک کے ہموار آپریشن کو یقینی بنائیں۔
HTF 40CH DWDM MUX / DEMUX ایک مانیٹرنگ پورٹ سے لیس ہے جو آپٹیکل اسپلٹر کی طرح کام کرتا ہے اور ڈیٹا ٹرانسمیشن کو متاثر کیے بغیر نگرانی کے لئے بہت کم کاروباری سگنل استعمال کرتا ہے۔
پاور ایمپلیفائر لنک کے ٹرانسمیشن اختتام پر کام کرتا ہے اور توسیع شدہ سگنل کی حد تک پہنچنے کے لئے پولیمرائزڈ لائٹ کی ان پٹ پاور کو بڑھانے کے لئے استعمال ہوتا ہے۔ او پی اے کو ڈیموکس سے پہلے رکھا جاتا ہے اور سگنل حاصل کرنے سے پہلے ڈی ڈبلیو ڈی ایم چینل کی آپٹیکل پاور لیول میں اضافہ ہوتا ہے۔ بازی کی تلافی کے لئے ٹی ڈی سی ایم فائبر بازی معاوضہ دینے والے کو 25 جی ڈی ڈبلیو ڈی ایم ٹرانسمیشن سسٹم میں رکھا گیا ہے۔ ان ڈیوائسز کے ذریعے ، 3dB اضافی رقم محفوظ کی جا سکتی ہے یہاں تک کہ اگر لنک نقصان 12dB تک پہنچ جاتا ہے۔
نتیجہ اخذ کرنا
اس اسکیم سے صارفین کو جڑواں فائبر ٹی بی ٹریفک ٹرانسمیشن کے ساتھ 25 جی ڈی ڈبلیو ڈی ایم نیٹ ورک بنانے میں مدد ملتی ہے۔ 100 جی مربوط ڈی ڈبلیو ڈی ایم نیٹ ورک کے مقابلے میں ، اس اسکیم سے نہ صرف لمبی فاصلے پر موجود اعلی ڈیٹا ٹریفک ٹرانسمیشن کو پورا کیا جاسکتا ہے بلکہ اس سے لاگت کو موثر انداز میں بھی کنٹرول کیا جاسکتا ہے۔
