40G / 100G گیگابٹ ایتھرنیٹ بیکبون نیٹ ورک اکثر فی چینل 8 فائبر کا استعمال کرتے ہیں ، اس کا مطلب ہے کہ زیادہ تر موجودہ سامان 12 فائبر کیبلنگ سسٹم میں ریشوں کو مکمل طور پر استعمال نہیں کرتا ہے۔ آج یہ پوسٹ ایم ٹی پی فائبر کیبل — ایم ٹی پی کنورژن کیبل کی ایک قسم متعارف کرائے گی جو مذکورہ دشواری پر قابو پا سکتی ہے
40G / 100G MTP تبادلوں کیبل کی بنیاد
پچھلے سالوں میں 12 فائبر ایم ٹی پی کنیکٹر مشہور ہیں۔ اور بیشتر ریڑھ کی ہڈی والے نیٹ ورک 12 فائبر کیبلنگ سسٹم کی تعیناتی کرتے ہیں۔ لیکن آپٹیکل ٹرانسیورز کی تیز ترقی کے ساتھ ، 40G / 100G گیگابٹ ایپلی کیشنز کے ل many ، بہت سے ٹرانسیورز جو صنعت کو 10G سے 40G اور 100G تک رہنمائی کررہے ہیں وہ صرف آٹھ ریشوں کا استعمال کرتے ہیں۔ پھر مسئلہ پیدا ہوتا ہے۔ تاہم ، ایم ٹی پی کنورژن کیبل صارفین کو اپنے موجودہ ایم ٹی پی بیکبون کیبلز کو ایک ایم ٹی پی قسم میں تبدیل کرنے کی اجازت دیتا ہے جو ان کے فعال آلات سے مماثل ہے۔ تبادلوں کے ماڈیولز کے ل-یہ ایک کم نقصان والا متبادل ہے کیونکہ انہوں نے پورے لنک میں ایک میٹیڈ ایم ٹی پی جوڑی کو ختم کردیا۔ مارکیٹ میں بنیادی طور پر تین قسم کے ایم ٹی پی کنورژن کیبل موجود ہیں: 1 × 2 ، 1 × 3 اور 2 × 3 ایم ٹی پی تبادلوں کیبل۔
1 × 2 ہارس ایم ٹی پی کنورژن کیبل
اس ایم ٹی پی تبادلوں کیبل میں ایک سرے پر 24 فائبر ایم ٹی پی کنیکٹر اور دوسرے سرے پر دو 12 فائبر ایم ٹی پی کنیکٹر ہیں۔ یہ موجودہ 10G MTP 12 فائبر ٹرنک کیبلز کو 40G / 100G چینلز لے جانے کی اجازت دینے کے لئے استعمال کیا جاتا ہے۔ 40 جی / 100 جی سگنل کو دو 12 فائبر ٹنکس میں برابر تقسیم کیا گیا ہے جو پہلے روایتی ایم ٹی پی ماڈیولر نیٹ ورک کے اندر نصب تھے۔
1 × 3 ایم ٹی پی ہارس کنورژن کیبل
1 × 2 ایم ٹی پی تبادلوں کیبل کی طرح ، اس تبادلوں کیبل میں ایک سرے پر 24 فائبر ایم ٹی پی کنیکٹر بھی ہے۔ لیکن دوسرے سرے میں تین 8 فائبر ایم ٹی پی کنیکٹر شامل ہیں ، جو سابقہ قسم سے مختلف ہیں۔ یہ ایم ٹی پی تبادلوں کیبل صارفین کو اپنے 24 فائبر بیک بون تنوں کو بیس 8 کنیکشن میں تبدیل کرنے کی اجازت دیتا ہے تاکہ 40 جی کی شرح آسانی سے حاصل کی جاسکے۔ سنگل بیس 24 کنیکشن کو تین بیس 8 کنکشنوں میں تقسیم کیا گیا ہے ، جس سے صارفین کو تین 40 جی پورٹس ملیں گی۔
2 × 3 ہارس ایم ٹی پی کنورژن کیبل
ان صارفین کے لئے جنہوں نے 12 فائبر اور 24 فائبر ٹرنک کیبلز اور ماڈیولز استعمال کرکے پہلے ہی 10 جی ایم ٹی پی پر مبنی نیٹ ورک انسٹال کیا ہے ، یہ 2 × 3 ایم ٹی پی تبادلوں کیبل پورے فائبر استعمال کے ل 12 12 فائبر سے 8 فائبر کنیکٹیویٹی میں تبدیلی فراہم کرسکتی ہے ، خاص طور پر 40G چینلز میں تبدیل ہونے پر موجودہ ریشوں کے زیادہ سے زیادہ استعمال کی اجازت دینا۔ کیونکہ تبادلوں کیبل میں دو سرے سے دو فائبر ایم ٹی پی کنیکٹر اور دوسرے سرے پر تین 8 فائبر ایم ٹی پی کنیکٹر ہیں۔ وہ قطعیت کے انتظام کے طریقہ کار A کا استعمال کرتے ہوئے تیز تر تعیناتی کے لئے براہ راست یا تجاوز کرنے والا قطبی خطوط میں دستیاب ہیں ، اور قطبی صلاحیت کو سائٹ پر ہی تبدیل کیا جاسکتا ہے ، جس میں بہتر لچک جی جی AMP کی پیش کش کی جاتی ہے۔ آپریبلٹی
40G / 100G MTP تبادلوں کیبل کے ساتھ کیبلنگ کے اختیارات
40 جی / 100 جی ایم ٹی پی تبادلوں کی کیبلز موجودہ 40 گیگابٹ ٹرانسمیشنوں اور آئندہ 100 گیگابٹ ٹرانسمیشن میں ضائع ہونے والے ریشوں کو ختم کرتی ہیں۔ علیحدہ تبادلوں والے کیسٹس خریدنے اور انسٹال کرنے کے مقابلے میں ، ایم ٹی پی تبادلوں کی کیبلز کا استعمال زیادہ لاگت آنے والا ، کم نقصان کا آپشن ہے۔ درخواست کی تین مثالیں یہ ہیں۔
40 / / 100G کنیکٹوٹی کیلئے 1 × 3 ایم ٹی پی تبادلوں کیبل کے ساتھ کیبلنگ کے اختیارات
جیسا کہ نیچے دی گئی تصویر میں دکھایا گیا ہے ، دو 40G / 100G سوئچ 1X3 ایم ٹی پی تبادلوں کیبلز (ایک سرے پر ایک 24 فائبر ایم ٹی پی کنیکٹر اور دوسرے سرے پر تین 8 فائبر ایم ٹی پی کنیکٹر) ، 24 فائبر ایم ٹی پی ٹرنک کیبل اور ایم ٹی پی کے ذریعہ جڑے ہوئے ہیں۔ اڈاپٹر پینل اس ایم ٹی پی تبادلوں کیبل کے ساتھ ، کم فائبر کیبلز کی ضرورت ہے۔ اس سے ڈیٹا سینٹرز میں کیبل مینجمنٹ کے لئے مزید سہولیات میسر آئیں۔
1 × 2 ایم ٹی پی تبادلوں کیبل کے ساتھ 40G / 100G تبادلوں کے لئے کیبلنگ حل 1 × 3 ایم ٹی پی تبادلوں کیبل کے حل کی طرح ہے۔

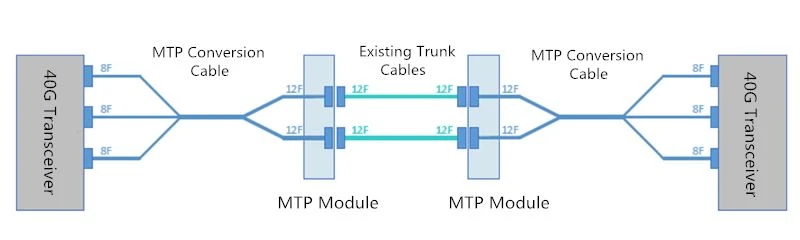

2 × 3 ایم ٹی پی تبادلوں کیبل کے ساتھ 40 جی کنیکٹوٹی کے لئے کیبلنگ کے اختیارات
مندرجہ ذیل ایپلی کیشنز میں ، روایتی 12 فائبر ایم ٹی پی جمپر کی بجائے 40 جی ٹرانسیور کو 8 فائبر ایم ٹی پی کنورژن کیبل سے جوڑنا ، 100 back بیک بون فائبر کے استعمال اور بچت کی لاگت کو یقینی بناسکتی ہے۔
خلاصہ
40G / 100G MTP تبادلوں کی کیبلز 40G اور 100G نیٹ ورک میں اپ گریڈ کرنے کیلئے ایک لاگت سے موثر کیبلنگ حل فراہم کرتی ہیں۔ مضمون میں یہ ایم ٹی پی تبادلوں کے استعمال کیبلز کے تمام فوائد اور خصوصیات کی وضاحت کی گئی ہے۔ اور تین قسم کی 40G / 100G MTP تبادلوں کیبل جو OS2 ، OM3 اور OM4 اختیارات میں دستیاب ہیں htfwdm.COM میں فراہم کی گئی ہیں۔ اگر آپ مزید تفصیلات جاننا چاہتے ہیں تو براہ کرم us {10} via کے ذریعے ہم سے رابطہ کریں۔
