ابتدائی کامیابی کے ساتھ 100G CWDM4 ماڈیول لاکھوں میں بھیج دیا گیا ہے۔ توقع ہے کہ اس کے 200G اور 400G سلکان ماڈیولز بھی 2020 کے دوسرے نصف حصے میں بڑے پیمانے پر تیار ہوں گے۔
CWDM4 ماڈیول 1271،1291،1311،1331 nm کی طول موج اور 10 کلومیٹر تک طویل ترسیل کا فاصلہ اپناتا ہے۔ یہ QSFP28 کے ذریعہ محیط ہے اور اس میں 0-70 two اور 15-55 of درجہ حرارت کی دو خصوصیات ہیں۔

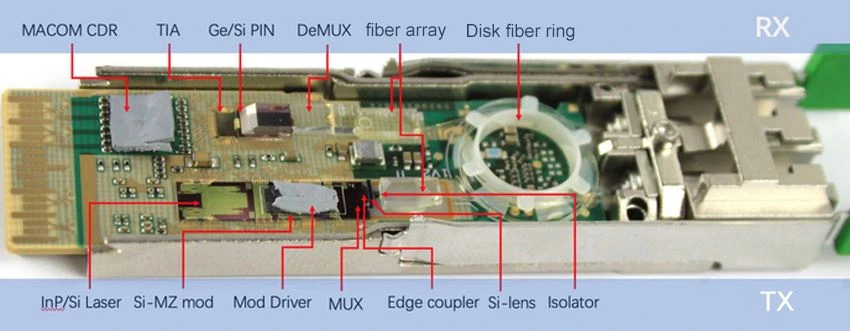

CWDM4&# 39 s s TX اور RX چپس الگ الگ ہیں۔ TX 4 III-V / Si ہائبرڈ انٹیگریٹڈ لیزرز ، 4 MZ آپٹیکل ماڈیولیٹر اور ماڈیولر ڈرائیور چپس ، EDG ٹیکنالوجی پر مبنی MUX اور فائبر کے جوڑے کے حصے پر مشتمل ہے۔ آر ایکس 4 جی / سی ڈیٹیکٹر ، ٹی آئی اے ، پی ایل سی پر مبنی ڈیمکس ، اور فائبر کے جوڑے کے اجزا پر مشتمل ہوتا ہے۔ میکس 4 چینل 25 جی سی ڈی آر چپ کا استعمال کرتے ہوئے ٹی ایکس اور آر ایکس گھڑی اور ڈیٹا کی بازیابی۔ TX اور RX فائبر سرنی کا بے کار ٹیل فائبر بندوبست اور ڈسک فائبر کے ذریعہ طے کیا گیا ہے۔
1. TX لائٹ چپ
CWDM4 ماڈیول کا TX ٹرمینل ، لیزر ، ماڈیولیٹر اور MUX ایک ہی چپ پر مربوط ہیں۔ لیزر بالترتیب 1271،1291،1311،1331 این ایم کی چار طول موج کے لیزروں کو تیار کرنے کے لئے III-V مواد اور سی ویوگ گائڈ کی براہ راست بانڈنگ ٹکنالوجی کو اپناتا ہے۔ III-v مواد فائدہ کے لئے ذمہ دار ہے اور سی ویو گائیڈ موڈ سلیکشن کے لئے ذمہ دار ہے۔ ایوینیسنٹ لہر اصول دونوں کے مابین جوڑے کے لئے استعمال ہوتا ہے۔ سلیکن ماڈیولٹر ایک 4-زیڈ زیڈ ماڈیولٹر ہے ، اور اس کی تیز رفتار ماڈیولیشن ملٹی اسٹیج الیکٹروڈز کو اپناتی ہے جس میں ملنے کے لئے فلپ چپ بانڈنگ ماڈیولٹر شامل ہوتا ہے ، جو تیز رفتار سگنلوں کی توجہ کو کم کرسکتا ہے۔ MZ ماڈیولٹر کے دونوں بازو بالترتیب تعصب ایڈجسٹمنٹ کے لئے ایک فیز ماڈیولیٹر سے لیس ہیں۔ اس کے علاوہ ، ماڈیولر کی آؤٹ پٹ پورٹ میں دو مانیٹرنگ آپٹیکل ویو گائیڈز ہیں ، ایک موڈ لیول ٹی ایکس آپٹیکل مانیٹرنگ کے لئے اور دوسرا ایم زیڈ ماڈیولٹر ڈیبگنگ اور مانیٹرنگ کے لئے۔ فور وے ایم زیڈ ماڈیولٹر کے ذریعہ ماڈیول شدہ روشنی ای ڈی جی کے ذریعہ ملٹی پلیکس ہے اور ایس ایس سی اور لینس کے ذریعہ آپٹیکل فائبر میں مل جاتی ہے۔
2. RX لائٹ چپ
CWDM4 ماڈیول کا RX اختتام PLC DEMUX ، 4 Ge Dtecors اور TIA پر مشتمل ہے۔ ڈیمکس کا اختتام ایک 45 ° عکاس اختتام ہے جو روشنی کو 90 by کی طرف راغب کرتا ہے اور اس کا جوڑا جی آؤٹیکٹر سے ملتا ہے۔
