بیس -8 اور بیس -12 ایم ٹی پی / ایم پی او کیبلنگ سسٹم: کیسے منتخب کریں؟

روایتی ایل سی کیبلنگ سسٹم 40 گرام یا 100 گرام ڈیٹا سینٹر کی تیز رفتار اور تیز کثافت کی ضروریات کو پورا کرنے میں ناکام رہا ہے۔ اس معاملے میں ، کنکشن کے دو نئے طریقے ، بیس -8 اور بیس -12 ایم ٹی پی / ایم پی او کیبلنگ سسٹم پیدا ہوئے۔ تو بیس -8 اور بیس -12 ایم ٹی پی / ایم پی او کیبلنگ سسٹم کیا ہیں؟ ایم ٹی پی وائرنگ سسٹم میں ، کیسے منتخب کریں؟

بیس 8 ایم ٹی پی / ایم پی او کیبلنگ سسٹم کیا ہے؟

بیس -8 ایم ٹی پی / ایم پی او آپٹیکل فائبر جمپر قطعات کے ساتھ ایک طے شدہ ایم ٹی پی ٹرنک جمپر ہے۔ یہ فائبر لنک کو بڑھانے کے لئے 8 آپٹیکل ریشوں پر مبنی ایم ٹی پی کنیکٹر کا استعمال کرتا ہے۔ 8-کور کنیکشن آسانی سے بیک بون نیٹ ورک میں آپٹیکل فائبر کے 100٪ استعمال کا احساس کرسکتا ہے ، اور اس سے دوسرے نقصانات نہیں ہوگا۔ اس کے علاوہ ، اس کی وائرنگ زیادہ آسان اور لچکدار ہے۔ 8 کور ، 16 کور اور 24 کور بیکبون کیبلز کا تعلق بیس 8 ایم ٹی پی / ایم پی او کیبلنگ سسٹم سے ہے ، لیکن 12 کور بیک بیک کیبلز کی بنیاد بیس 8 ایم ٹی پی / ایم پی او کیبلنگ سسٹم سے نہیں ہے۔ بیس 8 ایم ٹی پی / ایم پی او کیبلنگ سسٹم کو درج ذیل اعداد و شمار میں دکھایا گیا ہے۔

بیس -8 ایم ٹی پی / ایم پی او کیبلنگ سسٹم کو آسانی سے 2 کور کیبلنگ سسٹم میں استعمال کیا جاسکتا ہے کیونکہ نمبر 8 نمبر 2 کے ذریعہ تقسیم کی جاسکتی ہے۔ مثال کے طور پر ، ایک 8 فائبر ایم ٹی پی / ایم پی او فائبر پیچ پیچ کو آسانی سے چار میں تبدیل کیا جاسکتا ہے ڈوپلیکس LC جمپرز۔ بے شک ، آپ بیس -8 ایم ٹی پی / ایم پی او کیبلنگ سسٹم سے 2 کور کیبلنگ سسٹم میں تبدیلی کے احساس کے ل other ایم ٹی پی-ایل سی فائبر ڈسٹری بیوشن جیسے دیگر حل بھی استعمال کرسکتے ہیں۔

بیس -12 ایم ٹی پی / ایم پی او کیبلنگ سسٹم کیا ہے؟

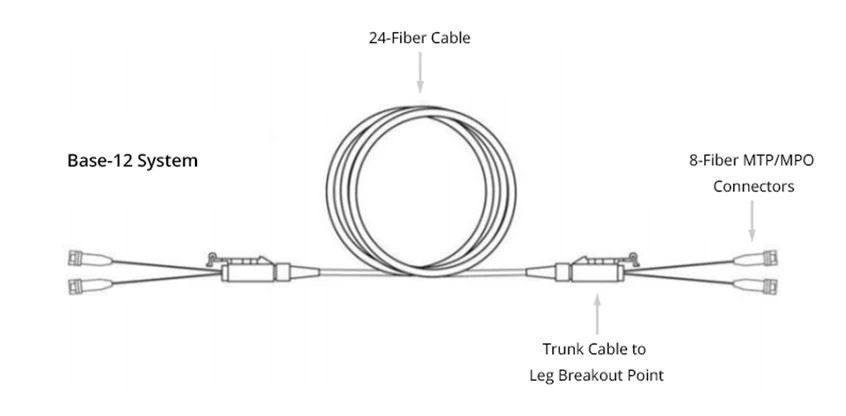

بیس -12 ایم ٹی پی / ایم پی او فائبر جمپر نان فکسڈ ایم ٹی پی کیبل ہے جس میں ریڑھ کی ہڈی میں قطبی خطرہ ہے۔ یہ فائبر لنک کو بڑھانے کے لئے 12 فائبروں پر مبنی ایم ٹی پی کنیکٹر استعمال کرتا ہے۔ بیس 12 ایم ٹی پی / ایم پی او فائبر آپٹک کیبلنگ سسٹم کا رابطہ مندرجہ ذیل ہے۔

اسی طرح ، 1 بیس -12 ایم ٹی پی / ایم پی او فائبر پیچ کی ہڈی آسانی سے 2 کور فائبر کیبلنگ سسٹم میں استعمال کی جاسکتی ہے ، کیونکہ نمبر 12 کو بھی نمبر 2 کے ذریعہ مکمل طور پر تقسیم کیا جاسکتا ہے۔ نیچے دیئے گئے اعداد و شمار میں بیس -12 ایم ٹی پی / ایم پی او سے تبادلوں کو ظاہر کیا گیا ہے۔ ایم ٹی پی-ایل سی برانچ ماڈیول کا استعمال کرتے ہوئے فائبر کیبلنگ سسٹم کو 2-کور فائبر سسٹم۔

ہم مندرجہ ذیل دو اہم پہلوؤں سے بیس 8 یا بیس 12 ایم ٹی پی / ایم پی او کیبلنگ سسٹم کا انتخاب کرسکتے ہیں۔

1. فائبر کا استعمال

اعلی کثافت والے نیٹ ورک کیبلنگ میں ، بیس -12 ایم ٹی پی / ایم پی او فائبر پیچ پیچ زیادہ سے زیادہ فوائد رکھتے ہیں کیونکہ اس میں فائبر کورز اور زیادہ کثافت ہوتی ہے۔ تاہم ، بیس -8 ایم ٹی پی / ایم پی او فائبر پیچ کی ہڈی میں بیس -12 ایم ٹی پی / ایم پی او فائبر پیچ کی ہڈی سے بہتر فائبر استعمال ہے۔ اگرچہ بیس -12 ایم ٹی پی / ایم پی او کیبل ابھی بھی زیادہ تر ڈیٹا سینٹر آپریٹرز کے لئے سب سے عام انتخاب ہے۔ بہت سے آپٹیکل ماڈیول (جیسے Sr4 آپٹیکل ماڈیول) صرف 8 فائبر انٹرفیس استعمال کرتے ہیں۔ بیس 8 ایم ٹی پی / ایم پی او کیبل صارفین کو کسی بھی فائبر کو ضائع کیے بغیر فائبر کو آپٹیکل ماڈیول سے براہ راست جوڑنے کی اجازت دیتا ہے۔ اگر ہم آپٹیکل ماڈیول میں صرف آٹھ ریشوں کے ساتھ 12 کور کنیکٹر استعمال کرتے ہیں تو اس کا مطلب ہے کہ چار فائبر استعمال نہیں کیے جاتے ہیں۔ آپ بیس -12 ایم ٹی پی / ایم پی او فائبر پیچ کارڈ کو بیس -8 ایم ٹی پی / ایم پی او فائبر پیچ کارڈ میں تبدیل کرنے کے ل a ایک کنورژن کیبل استعمال کرسکتے ہیں (مثال کے طور پر ، دو بیس -12 ایم ٹی پی / ایم پی او فائبر کورڈ کو تین بیس -8 ایم ٹی پی / میں تبدیل کرنا MPO فائبر جمپرز) فائبر سے زیادہ سے زیادہ فائدہ اٹھانے کے ل.۔ تاہم ، اس سے اضافی اضافے کا نقصان ہوسکتا ہے ، جو فائبر آپٹک پیچ پیچ کی ہڈیوں کی کارکردگی کو کم کرتا ہے۔

مزید برآں ، جب ایم ٹی پی سے ایل سی ڈوپلیکس برانچ کیبلز کو کنکشن کے لئے استعمال کیا جاتا ہے تو ، بیس 8 ایم ٹی پی / ایم پی او فائبر پیچ کی ہڈی کو چار ایل سی ڈوپلیکس جمپر میں تقسیم کیا جاسکتا ہے ، کیونکہ 8 کو 4 سے تقسیم کیا جاسکتا ہے۔ ایل سی ڈوپلیکس برانچ کیبل پر ، آپ کو چھ ایل سی ڈوپلیکس جمپر ملیں گے۔ تاہم ، ان کیبلز کو 16 یا 32 کور کے ساتھ جمپرس سے پوری طرح سے نہیں جوڑا جاسکتا ہے کیونکہ 6 کو 16 یا 32 کے ذریعہ مکمل طور پر تقسیم نہیں کیا جاسکتا ہے۔

کیونکہ بیس -8 ایم ٹی پی / ایم پی او کیبل کی فائبر استعمال کی شرح بیس -12 ایم ٹی پی / ایم پی او فائبر جمپر سے زیادہ ہے ، لہذا بیس -8 ایم ٹی پی / ایم پی او فائبر جمپر ایم ٹی پی اعلی کثافت کیبلنگ کے ل a بہتر انتخاب ہے۔ یقینا ، اگر آپ فائبر کو ضائع کرنے میں کوئی اعتراض نہیں کرتے ہیں تو ، آپ بیس -12 ایم ٹی پی / ایم پی او فائبر جمپر کا انتخاب بھی کرسکتے ہیں۔

2. مستقبل کیبلنگ سسٹم

بیس -8 اور بیس -12 ایم ٹی پی / ایم پی او فائبر آپٹک کیبلنگ سسٹم کو بغیر کسی رکاوٹ کے چھوٹے نیٹ ورک (جیسے 10 گرام کیبلنگ سسٹم) میں 2 کور کیبلنگ سسٹم میں تبدیل کیا جاسکتا ہے۔ تاہم ، بڑے ڈیٹا سینٹرز (جیسے 40 جی ، 100 گرام اور یہاں تک کہ 400 گرام کیبلنگ سسٹم) کی کیبلنگ کے لئے ، بیس 8 ایم ٹی پی / ایم پی او کیبلنگ سسٹم زیادہ مارکیٹ کی پہچان حاصل کرسکتا ہے کیونکہ 8 کور آپٹیکل کا استعمال کرتے ہوئے زیادہ 40 جی اور 100 گرام کنیکشن تعینات کیے جاسکتے ہیں۔ ماڈیولز۔ یہی بات 400 جی کیو ایس ایف پی - ڈی ڈی آپٹیکل ماڈیول اور ایم ٹی پی 16 ٹرنک کیبل کا استعمال کرتے ہوئے 400 جی براہ راست رابطہ اسکیم کے لئے بھی ہے۔ اس کے علاوہ ، چونکہ ایک بیس 24 ایم ٹی پی / ایم پی او کیبل کو تین بیس -12 ایم ٹی پی / ایم پی او فائبر آپٹک جمپر میں تقسیم کیا جاسکتا ہے ، لہذا بیس -8 ایم ٹی پی / ایم پی او فائبر آپٹک جمپر کو بغیر کسی رکاوٹ کے بیس 24 ایم ٹی پی / ایم پی او فائبر کے ساتھ استعمال کیا جاسکتا ہے۔ آپٹک جمپر آج ، بیس 8 ایم ٹی پی / ایم پی او فائبر آپٹک کیبلنگ سسٹم کو اب بھی 10 جی نیٹ ورک کی تعیناتی کے لئے استعمال کیا جاسکتا ہے کیونکہ نیٹ ورک کو 40 جی یا 100 گرام تک اپ گریڈ کرنا آسان اور معاشی ہوگا۔ تاہم ، آٹھ ریشوں والے آپٹیکل ماڈیولز کے لئے بیس 12 ایم ٹی پی / ایم پی او فائبر کیبلنگ سسٹم بہترین انتخاب نہیں ہے۔

نوٹ: آپٹیکل فائبر اور ایم ٹی پی بیس / 12 کو ایم پی پی بیس / 12 کے آپٹیکل فائبر ماڈیول میں آپٹیکل فائبر جمپر کے بغیر داخل نہیں کیا جاسکتا ہے۔ کیونکہ بیس 12 ایم ٹی پی / ایم پی او فائبر پیچ کی ہڈی عام طور پر دونوں سروں پر ایک غیر منقسم ایم ٹی پی کنیکٹر رکھتی ہے اور اس کو فکسڈ 12 کور برانچ کیبل ماڈیول کے ساتھ استعمال کرنے کی ضرورت ہوتی ہے ، جبکہ بیس 8 ایم ٹی پی / ایم پی او فائبر جمپر نے دونوں پر ایم ٹی پی کنیکٹر فکس کیے ہیں ختم ہوتا ہے۔ کیا بیس -8 اور بیس -12 ایم ٹی پی / ایم پی او فائبر کیبلنگ سسٹم کو اسی ڈیٹا سینٹر میں تعینات کیا جاسکتا ہے جب تک کہ ان کے رابطے الگ ہوں۔

نیٹ ورک کی نئی ایپلی کیشنز سامنے آئیں ، جیسے پورٹ بریک تھرو ٹکنالوجی ، جو لاگت کو کم کرنے اور کثافت بڑھانے کے لئے تیز رفتار بندرگاہوں (40 گرام) کو کم رفتار بندرگاہوں (10 گرام) میں مختص کرتی ہے۔ پورٹ پیش رفت کی تعیناتی ایک مقبول نیٹ ورک ٹول بن گیا ہے ، جو صنعت میں متوازی آپٹیکل ٹرانسیورز کی بڑی مانگ کو فروغ دے رہا ہے۔ آج ، جب 40 / 100g کے متوازی آپٹیکل ٹرانسیورس چار 10 / 25g روابط کے طور پر کام کرتے ہیں تو ، بندرگاہ کی پیشرفت کی ٹیکنالوجی عام طور پر کام کرتی ہے۔ متوازی بندرگاہ کو توڑنا بہت ساری ایپلی کیشنز کے ل beneficial فائدہ مند ہے ، جیسے بڑے پیمانے پر رج نیٹ ورک کی تعمیر اور اعلی کثافت 10 / 25g نیٹ ورک کا احساس کرنا۔

فائبر کے استعمال ، لنک نقصان اور اعلی کثافت اور اعلی بینڈوتھ نیٹ ورک کی تعیناتی سے متعلق لاگت کے معاملات کو حل کرنے کے علاوہ ، بیس 8 کے لئے آخری چیلنج کیبلنگ انفراسٹرکچر کا انتظام کرنے کی پیچیدگی ہے ، جہاں ایم ٹی پی رابط براہ راست ٹرانسیورز میں پلگ جاتے ہیں۔

تاریخی طور پر ، کیبلنگ سلوشنز 10p جیسے ڈوپلیکس کاموں کے لئے ایم ٹی پی تنوں میں ہموار MTP کا استعمال کرتے ہیں۔ یہ تنوں کو ایل ٹی برانچ ماڈیول میں ایم ٹی پی میں پلگ کیا گیا ہے ، اور ایل سی ڈوپلیکس جمپرز ماڈیول سے ڈیٹا سینٹر الیکٹرانکس سے منسلک ہیں۔ چونکہ ایم ٹی پی جوڑی کو کنکشن کو پن کرنے کیلئے پن کی ضرورت ہوتی ہے ، لہذا ایم ٹی پی سے ایل سی ماڈیول ماڈیول کے اندر ایک مقررہ ایم ٹی پی کنیکٹر استعمال کرتا ہے۔ متوازی آپٹیکل سسٹم کی طرف جاتے ہوئے ، ٹرنک لائن ایم ٹی پی اڈاپٹر پینل میں انسٹال ہوتی ہے ، اور ایم ٹی پی جمپر ٹرنک لائن سے الیکٹرانک ڈیوائس سے منسلک ہوتا ہے۔ یہیں سے کیبلنگ چیلنجز پیدا ہوسکتے ہیں۔
