عمومی وضاحت

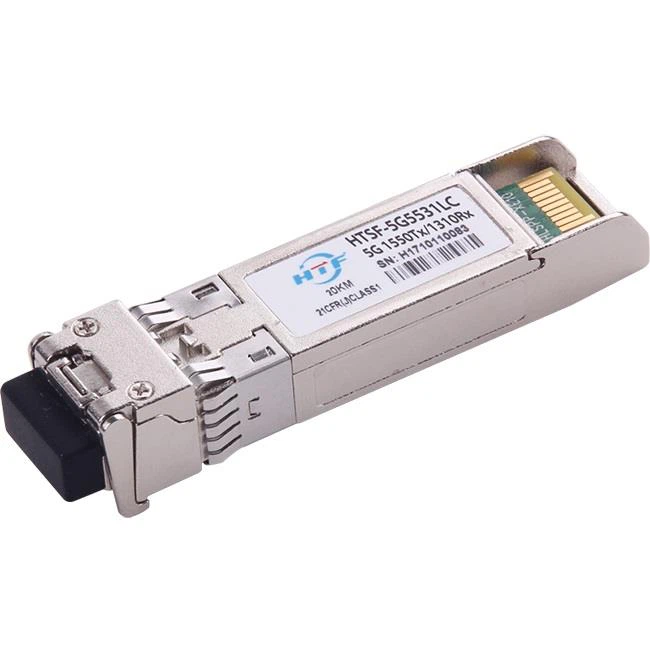

HTSF-5G3155Lx / HTSF-5G5531Lx ٹرانسیورز ایک انضمام شدہ ڈیجیٹل تشخیصی مانیٹرنگ انٹرفیس مہیا کرتے ہیں ، جو آلہ کے آپریٹنگ پیرامیٹرز جیسے ٹرانسیور درجہ حرارت ، لیزر تعصب موجودہ ، منتقل شدہ آپٹیکل پاور ، اور آپٹیکل پاور اور ٹرانسیور سپلائی وولٹیج کو حاصل کرنے کی اجازت دیتا ہے۔ یہ الارم اور انتباہی جھنڈوں کے ایک جدید ترین نظام کی بھی وضاحت کرتا ہے ، جو اختتامی صارفین کو متنبہ کرتا ہے جب خاص طور پر آپریٹنگ پیرامیٹرز کسی فیکٹری میں معمول کی حد سے باہر ہوتے ہیں۔
SFP + MSA EEPROM میں ایک 256 بائٹ میموری نقشہ کی وضاحت کرتا ہے جو 8 بٹ ایڈریس 1010000X (A0h) پر 2 تار سیریل انٹرفیس پر قابل رسائی ہے۔ ڈیجیٹل تشخیصی مانیٹرنگ انٹرفیس 8 بٹ ایڈریس 1010001X (A2h) کا استعمال کرتا ہے ، لہذا اصل میں بیان کردہ سیریل آئی ڈی میموری کا نقشہ کوئی تبدیلی نہیں رکھتا ہے۔
ماڈل کی قسم | SFP-5G-LR | برانڈ | ایچ ٹی فیوچر |
انکپسولیشن | ایس ایف پی | ڈیٹا کی شرح | 5.0Gb / s |
لہر کی لمبائی | Tx1550nmRx1310nm | پہنچیں | 15 کلومیٹر |
انٹرفیس | ڈوپلیکس ایل سی | ایل ڈی | ڈی ایف بی |
کیبل کی قسم | ایس ایم ایف | ڈی ڈی ایم سپورٹ | جی ہاں |
Tx طاقت | -4 ~ 1dBm | Rx سینس | -15dBm |
درجہ حرارت | 0 ~ 70 ° C (32 ~ 158 ° F) | کوالٹی گارنٹی | 3 سال |
خصوصیات
5 5.0Gb / s ڈیٹا کی شرح تک
HTSF-5G3155Lx کے لئے 1310nm DFB لیزر اور پن وصول کرنے والا
HTSF-5G5531Lx کے لئے PIN 1550nm DFB لیزر اور پن وصول کرنے والا
integrated مربوط ڈیجیٹل تشخیصی نگرانی کے ساتھ 2 تار کا انٹرفیس
SM ایس ایم ایف پر 15 کلومیٹر تک کی ترسیل
● BIDI LC آپٹیکل کنیکٹر
● سنگل + 3.3V بجلی کی فراہمی
lower دھات کا گھیراؤ ، کم EMI کے لئے
power زیادہ سے زیادہ بجلی کی کھپت 1.1W
● RoHS-6 مطابق اور سیسہ سے پاک
● SFF-8472 MSA کے مطابق اور SFF-8431
case آپریٹنگ کیس کا درجہ حرارت:
● کمرشل: 0 ° C سے + 70 ° C
● توسیع: -10 ° C سے + 80. C
● صنعتی: -40 ° C سے + 85 ° C
درخواستیں
● فائبر چینل
● سی پی آر آئی / او بی ایس اے انٹرفیس
● ایس ڈی ایچ / سونٹ
مطلق زیادہ سے زیادہ درجہ بندی
واضح رہے کہ کسی بھی انفرادی مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ کارروائی اس ماڈیول کو مستقل نقصان پہنچا سکتی ہے۔
پیرامیٹر | علامت | کم سے کم | زیادہ سے زیادہ | یونٹ | نوٹ |
ذخیرہ اندوزی کا درجہ حرارت | TS | -40 | 85 | .C | |
بجلی کی فراہمی وولٹیج | وی سی سی | -0.5 | 3.6 | وی | |
رشتہ دار نمی (نان آلودگی) | RH | 5 | 95 | ٪ | |
نقصان دہلیز | THD | 5 | ڈی بی ایم |
تجویز کردہ آپریٹنگ شرائط اور بجلی کی فراہمی کے تقاضے
| پیرامیٹر | علامت | کم سے کم | عام | زیادہ سے زیادہ | یونٹ | نوٹ |
آپریٹنگ کیس کا درجہ حرارت | اوپر | 0 | 70 | .C | تجارتی | |
بجلی کی فراہمی وولٹیج | وی سی سی | 3.135 | 3.3 | 3.465 | وی | |
ڈیٹا کی شرح | 5.0 | جی بی / ایس | ||||
اعلی ان پٹ وولٹیج کو کنٹرول کریں | 2 | وی سی سی | وی | |||
ان پٹ وولٹیج کم کنٹرول کریں | 0 | 0.8 | وی | |||
لنک فاصلہ (ایس ایم ایف) | ڈی | 15 | کلومیٹر | 9/125 ایم |
مکینیکل طول و عرض
عمومی سوالات
1. سوال: بس یہ یقینی بنانا ، میں LC فائبر کنیکٹر کو ان درستوں میں پلگ سکتا ہوں؟
جواب: جی ہاں ، یہ LC ہیں۔ اس بات کو یقینی بنائیں کہ آپ ایم ایس ایف استعمال کررہے ہیں ، ایس آر ایف نمبر کے لئے ایس ایم ایف نہیں۔
Question. سوال: اگر میں بروکیڈ کو ایس ایف پی + ماڈیول کا استعمال کرتے ہوئے نیٹ گیئر سے جوڑنا چاہتا ہوں ، اگر میں نے بروکیڈ اور نیٹ گیئر ٹرانسیورز ملا دیئے ہیں تو انہیں ٹھیک کام کرنا چاہئے؟
جواب: جب تک دونوں آلات SFP + ماڈیولز کو انسٹال کرتے ہیں ، یعنی روشنی بھیجنا / وصول کرتے ہیں ، تب تک ایتھرنیٹ کے معیاروں کا استعمال کرتے ہوئے دونوں کے درمیان رابطے کام کریں گے۔
3. سوال: کیا یہ سنگل موڈ یا ملٹی موڈ یا دونوں کے ساتھ کام کرے گا؟
جواب: 10GBase-SR ملٹی موڈ ہے ، اور 850nm طول موج کی تصدیق کرتی ہے۔ مساوی واحد موڈ 10GBase-LR کی طرح ہوگا ، اور اس کی طول موج (عام طور پر) 1310nm ہوگی۔
Question. سوال: کیا آپ بین الاقوامی سطح پر جہاز رانی کرتے ہیں؟
جواب: ہاں ، ہم جہاں بھی چاہیں جہاز بھیج سکتے ہیں۔ اگر ہمیں آپ کی ادائیگی کی پرچی موصول ہوتی ہے تو ہم سامان کو اپنے ڈلیوری فارورڈر کے ذریعہ یا آپ کے شپنگ اکاؤنٹ نمبر پر بھیج دیں گے۔ آپ کے لئے بہترین شپنگ لاگت کا حساب لگانے کے لئے ، براہ کرم براہ کرم ہمیں اپنے پوسٹ کوڈ سے آگاہ کریں۔ اگر آپ کو درآمدی ٹیکس کو کم کرنے کے لئے رقم کا اعلان کرنے کی ضرورت ہو تو براہ کرم آن لائن ہماری فروخت پر تبادلہ خیال کریں۔
