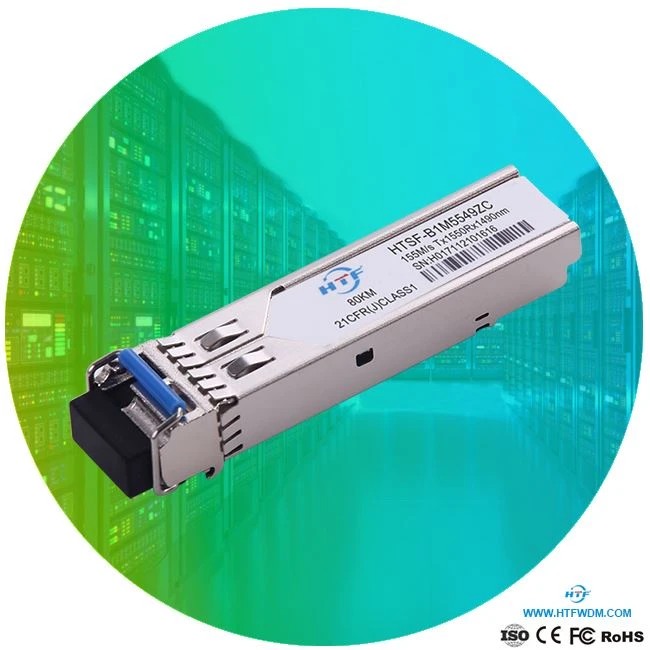

آپٹیکل ٹرانسیور کی خصوصیات

● 155Mb/s ڈیٹا لنکس تک

● 1550nm DFB لیزر ٹرانسمیٹر اور PIN فوٹو ڈیٹیکٹر

● 9/125µm SMF پر 80 کلومیٹر تک

● ہاٹ پلگ ایبل SFP فوٹ پرنٹ

● BIDI LC/UPC قسم کا پلگ ایبل آپٹیکل انٹرفیس

● کم بجلی کی کھپت

● دھاتی دیوار، کم EMI کے لیے

● RoHS کے مطابق اور لیڈ فری

● ڈیجیٹل تشخیصی مانیٹرنگ انٹرفیس کو سپورٹ کریں۔

● سنگل پلس 3.3V پاور سپلائی

● SFF-8472 کے مطابق

● کیس آپریٹنگ درجہ حرارت

تجارتی: 0 ~ جمع 70 ڈگری

توسیع شدہ: -10 ~ جمع 80 ڈگری

صنعتی: -40 ~ جمع 85 ڈگری

درخواستیں

● سوئچ انٹرفیس پر سوئچ کریں۔

● تیز ایتھرنیٹ

● تبدیل شدہ بیک پلین ایپلی کیشنز

● راؤٹر/سرور انٹرفیس

● دیگر آپٹیکل لنکس

پارٹ نمبر آرڈرنگ کی معلومات

حصے کا نمبر	ڈیٹا کی شرح (Mb/s)	طول موج (nm)	ترسیل کا فاصلہ (کلومیٹر)	درجہ حرارت (^oC) (آپریٹنگ کیس)
HTSF-B1M5549ZC	155	1550Tx/1490nmRx	80 کلومیٹر SMF	0~70 کمرشل
HTSF-B1M5549ZE	155	1550Tx/1490nmRx	80 کلومیٹر SMF	-10~80 توسیع شدہ
HTSF-B1M5549ZI	155	1550Tx/1490nmRx	80 کلومیٹر SMF	-40~85 صنعتی

آپٹیکل خصوصیات

مندرجہ ذیل آپٹیکل خصوصیات کو تجویز کردہ آپریٹنگ ماحول پر بیان کیا گیا ہے جب تک کہ دوسری صورت میں اس کی وضاحت نہ کی جائے۔

پیرامیٹر	علامت	کم از کم	عام	زیادہ سے زیادہ		یونٹ	نوٹس
ٹرانسمیٹر
مرکز طول موج	λ_C	1530	1550		1570	nm
سپیکٹرم بینڈوتھ (RMS)	σ				1	nm
سائیڈ موڈ دبانے کا تناسب	ایس ایم ایس آر	30				ڈی بی
اوسط آپٹیکل پاور	P_اوسط	-5			0	dBm	1
نظری ختم ہونے کا تناسب	ER	8.2				ڈی بی
ٹرانسمیٹر آف آؤٹ پٹ پاور	پی اوف				-45	dBm
ٹرانسمیٹر آنکھ ماسک		G.957 کے مطابق (کلاس 1 لیزر سیفٹی)
وصول کنندہ
مرکز طول موج	λ_C	1470	1490		1510	nm
وصول کنندہ کی حساسیت (اوسط طاقت)	سین				-33	dBm	2
ان پٹ سیچوریشن پاور (اوورلوڈ)	Psat	-10				dBm
LOS دعوی	لوسا	-44				ڈی بی	3
ایل او ایس ڈی اسسٹ	LOSD				-34	dBm	3
LOS Hysteresis	لوش	0.5	2		6	dBm

ہم آہنگ برانڈز

Cisco, Huawei, Extreme, HP, Finisar, Broadcom, Foundry, Alcatel, D-link, Enterasys, Netgear, Juniper, Nortel, Linksys, Allied, Zyxel, Dell, Redback, H3C, ZTE, Ruijie, Ciena, Alcatel-lucent, وغیرہ
